MÃ VẠCH PDF417: ĐỊNH NGHĨA, CẤU TẠO VÀ ỨNG DỤNG
Mã vạch PDF417 là loại mã vạch 2D dài có rằn phức tạp, thường được bắt gặp trên các vé máy bay, thùng hàng xuất - nhập khẩu,... Đặc điểm nào của mã vạch PDF417 phù hợp với các lĩnh vực làm việc này? Cùng Thế Giới Mã Vạch tìm hiểu rõ hơn về cấu tạo, ứng dụng và cách tạo ra mã PDF417 qua bài chia sẻ sau:
ĐỊNH NGHĨA MÃ VẠCH PDF417
Mã vạch PDF417 là viết tắt của Portable Data File 417 thuộc loại mã vạch tuyến tính 2D được biểu hiện dưới dạng các nhóm ma trận xếp chồng lên nhau với khả năng mã hóa dữ liệu lớn, bảo mật cao và mức độ sửa lỗi vượt trội.
Các tên gọi khác của mã vạch PDF417 mà bạn có thể tìm kiếm: PDF-417, Tệp Dữ liệu Di động và PDF 417.
Mã vạch PDF417
LỊCH SỬ HÌNH THÀNH MÃ VẠCH PDF417
Mã số mã vạch là bước tiến mới trong sự phát triển của ngành công nghệ mã hóa và quản lý thông tin được hình thành và đưa vào sử dụng từ cuối những năm 70 của thế kỷ 20.
Mã vạch PDF417 được phát triển bởi Ynjiun P. Wang (1993) vào năm 1991 tại công ty Symbol Technologies. (Symbol đã được Motorola mua lại vào năm 2007).
Mã vạch PDF417 có chứng nhận ISO / IEC 15438 và đang được sử dụng chủ yếu tại Châu Âu và Hoa Kỳ.
Mã vạch PDF417 được miễn phí sử dụng.
KHẢ NĂNG MÃ HÓA DỮ LIỆU CỦA MÃ VẠCH PDF417
Mã vạch PDF417 có độ rộng thay đổi với sự xếp chồng của mã vạch hai chiều. Nên việc mã hóa dữ liệu cho mã PDF417 có thể bao gồm:
-
1850 kí tự chữ và số.
-
Hoặc 2725 kí tự số.
-
Hoặc 1858 ký tự ASCII trên một biểu tượng.
-
1108 byte dữ liệu nhị phân (không mức độ sửa lỗi).
Nhờ đó, mã vạch PDF417 được ưa chuộng sử dụng cho các nhu cầu lưu trữ dữ liệu khổng lồ như ảnh, dấu vân tay và chữ ký.
>>> Xem thêm:
CẤU TẠO CỦA MÃ VẠCH PDF417
Mã vạch PDF417 chứa khoảng 10 bit thông tin được biểu diễn bởi 51 mô-đun vuông, từ mã rộng 17 mô-đun và cao 3 mô-đun.
Mã vạch PDF417 có thể có 3 đến 90 hàng cùng chiều rộng và cùng số lượng từ mã, mỗi hàng là một mã vạch tuyến tính nhỏ có cấu tạo gồm:
-
Một vùng yên tĩnh là khoảng trắng tối thiểu bắt buộc trước khi mã vạch bắt đầu.
-
Một mẫu bắt đầu xác định định dạng là PDF417.
-
Từ mã "hàng bên trái" chứa thông tin về hàng (như số hàng, mức sửa lỗi).
-
Từ mã dữ liệu 1 – 30 gồm một nhóm các thanh và khoảng trắng đại diện cho một hoặc nhiều số, chữ cái hoặc các ký hiệu.
-
Từ mã "hàng phải" với nhiều thông tin hơn về hàng.
-
Một mô hình dừng.
-
Một vùng yên tĩnh khác.
PDF417 sử dụng mã hóa cơ sở 929. Mỗi từ mã đại diện cho một số từ 0 đến 928 với 900 từ được sử dụng cho dữ liệu và 29 cho các chức năng đặc biệt.
Khi nối nhiều mã vạch PDF417 lại với nhau sẽ được mã Macro PDF (hoặc Macro PDF417).
ĐẶC TRƯNG CỦA MÃ VẠCH PDF417
Bên cạnh khả năng bảo mật tốt, mã hóa dữ liệu lớn thì mã PDF417 còn mang các đặc trưng vượt trội khác như:
-
Khả năng liên kết: PDF417 có thể liên kết với các ký hiệu khác được quét theo trình tự, từ đó tối ưu khả năng lưu trữ lượng dữ liệu lớn hơn.
-
Kích thước thay đổi theo yêu cầu người dùng: chiều rộng của thanh dọc hẹp nhất (thứ nguyên X) và chiều cao của các hàng (thứ nguyên Y) có thể cài đặt thay đổi theo nhu cầu sử dụng.
-
Định dạng miền công cộng: Cho phép sử dụng định dạng này vào hệ thống quản lý mà không có yêu cầu về giấy phép.
KHẢ NĂNG SỬA LỖI CỦA MÃ VẠCH PDF417
Khả năng sửa lỗi của mã vạch PDF417 vượt trội hơn các loại mã vạch thông thường nhờ sử dụng trình sửa lỗi Reed Solomon thay cho phần số kiểm tra của mã EAN, từ đó cho phép bảo toàn dữ liệu nhận dạng từ mã vạch dù bề mặt mã phải chịu nhiều thiệt hại.
Khi tạo mã vạch PDF417 các từ mã phát hiện và sửa lỗi sẽ lần lượt được thêm vào từ 2 đến 512.
Về mức độ sửa lỗi EC gồm 9 mức từ 0 - 8 phụ thuộc vào kích thước và mức độ hỏng của mã nhưng các tiêu chuẩn AIM khuyến nghị mức sửa lỗi tối thiểu là 2.
Bảng: Mức sử lỗi EC của mã vạch PDF417
|
Mức EC |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
EC Codewords được tạo |
2 |
4 |
6 |
8 |
16 |
32 |
64 |
128 |
512 |
|
Từ mã dữ liệu |
|
|
1-40 |
41-160 |
161-320 |
321-863 |
|
|
|
|
Số byte dữ liệu được mã hóa |
|
|
1-56 |
57-192 |
193-384 |
385-1035 |
|
|
|
>>> Xem thêm: Datamatrix code
CÁC ỨNG DỤNG CỦA MÃ VẠCH PDF417
Mã vạch PDF417 được ứng dụng phổ biến trên các tấm vé máy bay hỗ trợ trích xuất và xử lý các thông tin liên quan về chuyến bay và thông tin khách hàng sở hữu vé.
Ngoài ra, mã PDF417 được sử dụng nhiều tại Hoa Kỳ và Châu Âu với các ứng dụng trong hậu cần như ngành công nghiệp ô tô, hệ thống vận tại trong nhãn vận chuyển hay các ứng dụng nhận dạng như giấy phép lái xe, hỗ chiếu và trong quản lý tài liệu .
Ứng dụng mã vạch PDF417
GIẢI ĐÁP: MÃ VẠCH PDF417 CÓ PHẢI QR CODE HAY KHÔNG?
Đều là mã vạch hai chiều 2D với biểu diễn bằng ma trận phức tạp, không ít người dùng đặt ra câu hỏi mã vạch PDF417 có phải QR code hay không?
Câu trả lời là không, mã PDF417 và QR code là hai loại mã vạch khác nhau của mã vạch 2D và chúng cung cấp khả năng mã hóa dữ liệu khác nhau.
Cụ thể: PDF417 có diện tích lớn gấp bốn lần diện tích mã QR code.
Bảng: So sánh khả năng mã hóa dữ liệu của mã PDF417 và QR code
|
|
Mã PDF417 |
QR code |
|
Ký tự số |
Tối đa 2710 |
Tối đa 7089 |
|
Ký tự ASCII |
Tối đa 1859 |
Tối đa 4296 |
|
Nhị phân |
Tối đa 8864 bits |
Tối đa 23624 bits |
CÁCH TẠO VÀ GIẢI MÃ MÃ VẠCH PDF417
TRÌNH TẠO MÃ PDF417
Để tạo mã PDF417 người dùng có thể lựa chọn một trong hai phương pháp sau:
1/ Tạo online miễn phí bằng cách truy cập link: https://barcode.tec-it.com/en/PDF417
2/ Sử dụng phần mềm thiết kế tem nhãn chuyên nghiệp như Barcode Generator, Bartender.
Chi tiết cách tạo mã vạch PDF417 tham khảo tại: ✯ Quy trình tạo mã vạch hàng hóa đơn giản cho người mới
>>> Xem thêm: ✯ Các bước đăng ký mã số mã vạch cho sản phẩm mới nhất!
GIẢI MÃ MÃ VẠCH PDF417

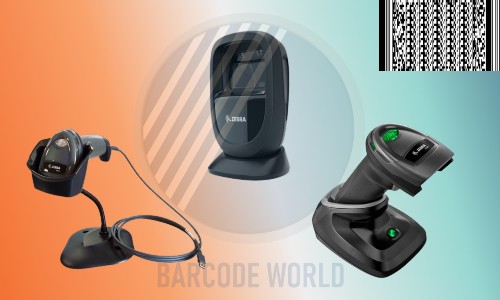

Mã vạch PDF417 là mã vạch 2D do các ma trận phức tạp tạo thành nên để giải mã mã vạch PDF417 người dùng cần sử dụng thiết bị chuyên dụng là máy đọc mã vạch 2D có thể phát ra một cùng sáng kín bao trùm lên toàn bộ mã vạch mà không thể dùng các dạng máy đọc mã vạch 1D hay ứng dụng điện thoại.
Máy đọc mã vạch 2D được cung cấp tới thị trường với sự đa dạng về thiết kế, công nghệ kết nối phù hợp cho các môi trường và địa hình ứng dụng khác nhau mà người dùng có thể thoải mái tham khảo và lựa chọn, trong đó 3 loại hình máy đọc mã 2D tiêu biểu mà bạn có thể quan tâm là:
Giải mã mã vạch PDF417
>>> Xem ngay: Các dòng máy quét mã vạch chính hãng, chất lượng cao
Vừa rồi là những thông tin cơ bản về mã vạch PDF417, hy vọng với những chia sẻ trên có thể giúp bạn đọc trong việc hiểu hơn về loại mã vạch này cũng như có các lựa chọn ứng dụng phù hợp cho doanh nghiệp, tổ chức của mình. Nếu trong quá trình nghiên cứu có phát sinh thêm bất cứ vấn đề nào hãy liên hệ tới Mayintemmavach.net, chúng tôi với hơn 10 năm kinh nghiệm trong nghề sẵn sàng hỗ trợ bạn.
Mayintemmavach.net cung cấp các thiết bị quét mã vạch nhập khẩu chính hãng từ các thương hiệu nổi tiếng trên thế giới hân hạnh hỗ trợ giải đáp những vấn đề liên quan. Vì vậy, hãy liên hệ tới Hotline 0902 923 569 Mayintemmavach.net để sở hữu ngay những giải pháp mã số mã vạch tối ưu nhất!
